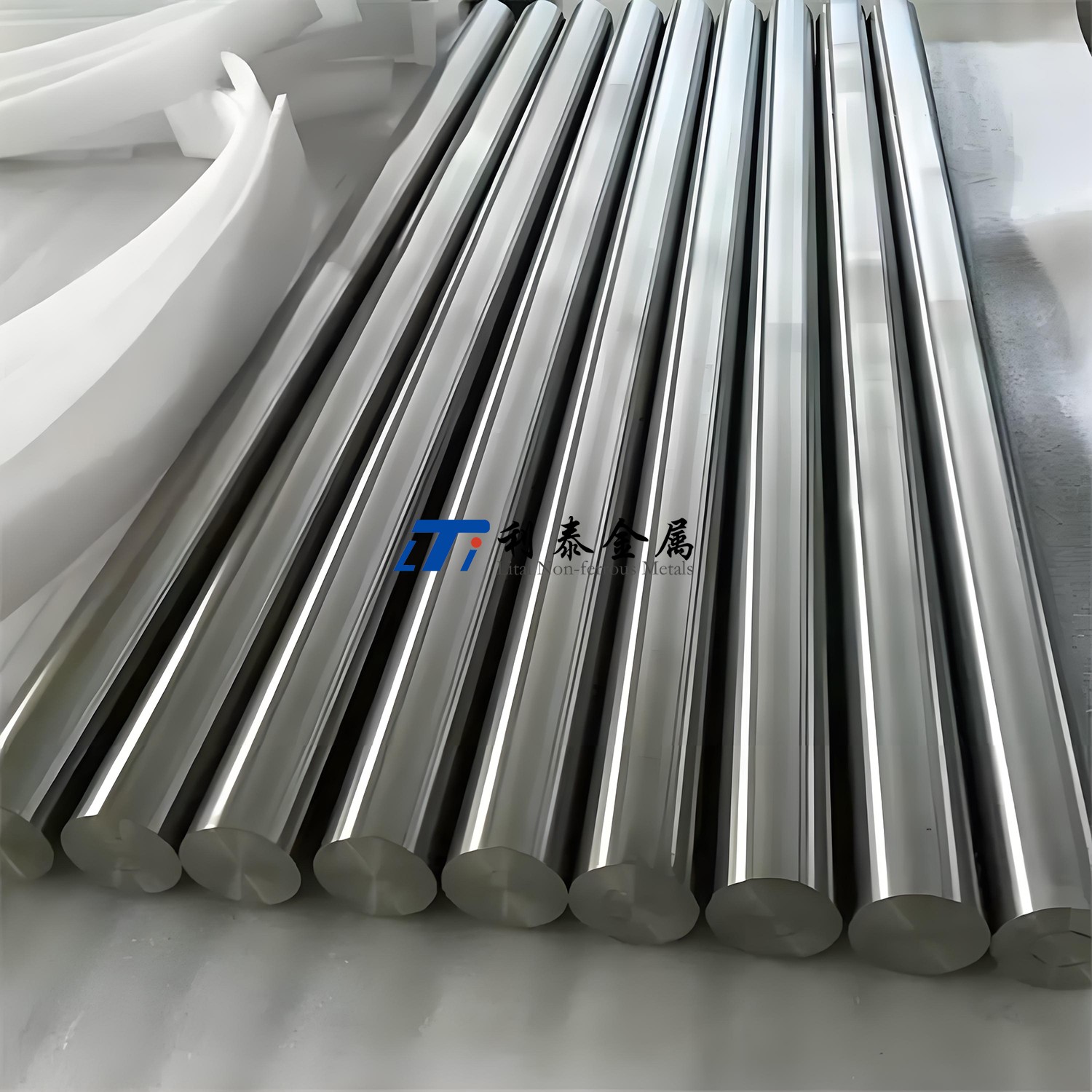

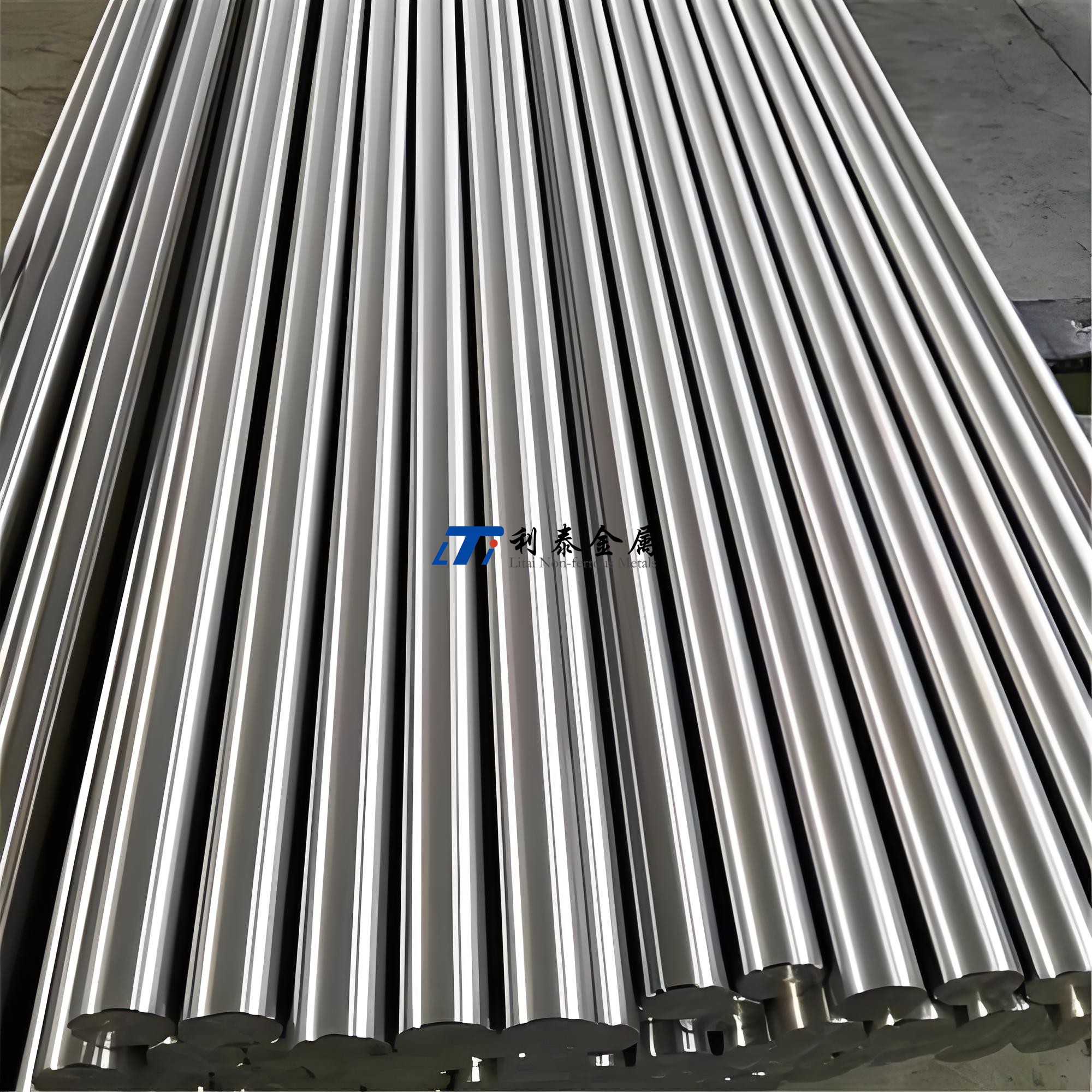

塔器泵閥攪拌器用鋯棒

詳細描述

一、 名義及化學成分

鋯棒主要由金屬鋯和其他合金元素制成。常見的工業級鋯牌號主要包括Zr702（R60702）、Zr705（R60705） 以及 Zr1、Zr3、Zr5 等。

常見牌號及其名義化學成分：

請注意：

工業級鋯通常未經鋯鉿分離，鉿（Hf）含量一般低于4.5%。

雜質元素（如O、N、H、C）需要被嚴格控制，它們會對鋯的機械性能和腐蝕性能產生顯著影響。

核級鋯材對成分要求極為苛刻。

二、 物理性能

鋯具有一系列獨特的物理特性，為其在苛刻環境下的應用奠定了基礎。

三、 機械性能

鋯材的機械性能會因其牌號、狀態（如退火態或冷加工態）以及產品形式的不同而變化。

典型室溫機械性能（參考）：

請注意：具體設備的機械性能要求需根據設計標準（如ASME）和工況條件確定。

四、 耐腐蝕性能

鋯棒的卓越耐腐蝕性是其應用于化工領域的核心價值。

優異耐蝕介質：鋯對大多數有機酸（如醋酸、甲酸）、無機酸（如鹽酸、硫酸、硝酸）、強堿、熔融鹽以及某些鹽溶液都具有優異的耐腐蝕性。其在所有濃度、溫度直至高于沸點的鹽酸中均有優異的耐腐蝕性，且不易發生縫隙腐蝕、點腐蝕和應力腐蝕。在硫酸中，鋯可耐沸點以下及高于沸點、濃度可達70%的腐蝕。

應用對比：其耐腐蝕性優于不銹鋼和鈦合金，接近鉭，但成本遠低于鉭。在氫氧化鈉等堿性介質中，其耐腐蝕性與鎳相當。

注意事項：鋯不耐氫氟酸、濃磷酸、王水、干氯氣、氟硅酸及氧化性氯化物（如FeCl?, CuCl?）溶液2。此外，鋯在高溫下（約200°C開始）會與氧、氫、氮等氣體發生反應，導致脆化，因此在加工和使用中需注意隔絕這些氣體。

五、 國際牌號對應

不同標準體系下的牌號近似對應關系如下：

請注意：此對應關系為近似等效，具體化學成分和性能要求需以各自標準的最新版為準。

六、 加工注意事項

加工鋯材需要特別注意其獨特的物理和化學性質：

氣體污染與脆化：鋯在約200°C以上會與氧氣、氮氣、氫氣發生反應，導致材料脆化。因此，熱加工（如熱彎、熱卷）必須在真空或保護氣氛下進行，若在大氣中操作，必須采取妥善的保護措施（如涂層保護），并盡量縮短高溫下的時間。焊接同樣需要在惰性氣體（如高純氬氣）的充分保護下進行，以防止焊縫污染。

粘附性與加工硬化：鋯與模具的摩擦系數較高，容易粘附于模具表面，因此需要良好的潤滑。鋯材塑性變形的熱效應顯著，且冷加工時有一定的加工硬化傾向。

表面處理與清潔：所有加工和焊接操作后，應徹底清潔工件表面，避免鐵離子污染或其他雜質嵌入，這些都可能成為腐蝕起始點。加工工具最好專用，避免與鋼、鈦等材料混用。

冷加工：鋯材通常具有良好的冷加工塑性（如冷軋、拉拔），性能近似低碳鋼。但需注意克服其易粘模的特點，對坯料可進行表面磷化或氧化處理以利于加工。

七、 常見產品規格

鋯棒材的常見規格范圍如下（具體可咨詢：利泰金屬）：

直徑范圍：約 φ3.0 mm 至 φ200 mm

長度：最長可達5000-6000mm

狀態：熱加工態、冷加工態(Y)、退火態(M)等

標準：常見執行標準有ASTM B55015, GB/T 8769等。

八、 制造工藝與工藝流程

鋯棒的制造涉及精密且嚴格的工藝流程，尤其是對于高質量要求的化工和核級用材。

原料準備：以海綿鋯為主要原料。對于核級鋯棒，必須使用核級海綿鋯，并嚴格限制鉿（Hf）、硼（B）等雜質元素的含量。

熔煉：主要采用真空自耗電極電弧爐（VAR） 進行兩次或三次熔煉，以獲得成分均勻、組織致密的鋯合金鑄錠。為改善均勻性，合金元素（如Sn、Nb）常以母合金形式加入。

鍛造與擠壓：鑄錠首先進行鍛造，開坯并破碎鑄造組織。鍛造通常在β相區（體心立方）進行大變形，然后在α相區（密集六方）的高溫區進行精鍛。擠壓是制備管棒坯料的重要方法，為防止高溫氧化，常采用包套擠壓（如銅包套），加熱溫度需嚴格控制（如低于銅鋯共晶溫度）。

冷加工：棒材成品主要通過冷軋、旋轉鍛造、拉拔等冷加工方法生產。鋯的冷加工性能近似低碳鋼，但需注意潤滑和避免粘模，坯料可進行表面處理（如磷化）。

熱處理：中間退火和成品退火通常在高真空（如10?2 - 10?3 Pa）或保護氣氛下進行，以避免氧化和吸氣。退火溫度根據牌號和狀態要求確定（如再結晶退火、消除應力退火）。

九、 執行標準

鋯棒的生產、檢驗和驗收需遵循嚴格的國家或國際標準，確保材料質量。

美國材料與試驗協會標準 (ASTM):

ASTM B550: 《鋯和鋯合金棒材、線材和型材標準規范》

中國國家標準 (GB):

GB/T 8769: 《核工業用鋯及鋯合金棒材和線材》

其他：還可能涉及ASME材料標準、用戶技術條件等。

十、 核心應用領域與突破案例

鋯棒的核心應用領域集中于苛刻腐蝕環境和特殊性能要求的場合。

化工領域 (核心應用)：

應用設備：反應釜、塔器、熱交換器、泵、閥、攪拌器、管道系統等。

適用工藝：低壓甲醇羥基合成醋酸（高溫、高壓、含HI、CH?I等強腐蝕介質）、氯堿工業（燒堿生產）、真空制鹽、尿素合成、磷酸生產以及涉及鹽酸、硫酸的多種化工過程。

不可替代性：在這些領域中，鋯材用于不銹鋼、鎳基合金等其他工程合金無法勝任的強腐蝕環境，是延長設備壽命、保證生產安全可靠的關鍵材料。

核工業領域：

應用：水冷核反應堆的核燃料包殼管、燃料組件端塞、堆內構件等。要求鋯材具有低的熱中子吸收截面和良好的抗腐蝕性能。

突破案例：2018年，我國自主研發的N36鋯合金管棒材實現批量化生產，并成功用于CF3核燃料組件，打破了國外長期壟斷，為“華龍一號”等三代核電技術提供了關鍵材料支撐。

其他領域：還包括航空航天（發動機部件）、醫療器械（外科植入物，如髖關節、膝關節）、海洋工程（海水淡化裝置換熱器、船舶部件）等。

十一、 先進制造工藝進展

鋯合金的制造技術也在不斷進步，以滿足更高的性能要求和降低成本。

大錠型熔煉技術：通過真空自耗電弧爐熔煉技術的進步，已能夠生產重量超過1噸的均質大錠，提高了生產效率和材料均勻性。

近凈成形與增材制造（探索中）：雖然搜索結果中未明確提及鋯的增材制造，但這是前沿探索方向之一，有望實現復雜結構零件的制造并減少材料浪費。

精密加工與連接技術：針對鋯材特性的特種焊接技術（如電子束焊、激光焊）、先進的表面處理技術以及精密加工技術在不斷發展和優化，以保障復雜設備制造的質量和可靠性。例如，我國已掌握了鋯制波紋管膨脹節的液壓整體成形技術，解決了Zr702材料冷變形抗力大、回彈嚴重等難題。

十二、 國內外產業化對比

長期以來，美國、法國等西方國家在核級鋯材和高端化工鋯材的研發和產業化方面處于領先地位，擁有成熟的工藝體系和品牌（如美國的Zircaloy系列）。

中國的鋯加工產業近年來發展迅速：

產業集中地：陜西寶雞、江蘇無錫等地是重要的鋯材生產和加工基地。

技術進步：如前所述的N36鋯合金的研發和產業化成功，標志著我國打破了國外壟斷，掌握了先進核級鋯材的完整工程化制備技術。

差距與挑戰：在部分超高純、特種牌號的鋯材（如某些電子級應用）以及基礎理論研究、長期應用數據積累方面，可能仍存在差距。產業鏈的某些環節，如極高品質的海綿鋯穩定批量生產，仍需關注。

總體而言，中國在鋯材的產業化方面已取得長足進步，尤其在解決“卡脖子”問題的核級鋯材上實現重大突破，正在向全面自主化和高端化邁進。

十三、 與化工用其他合金的區別

在選擇化工設備材料時，鋯常與不銹鋼、鎳基合金、鈦合金、鉭等被共同考慮。以下是其主要區別：

十四、 技術挑戰與前沿攻關

盡管鋯材性能優異，其應用和發展仍面臨一些挑戰：

成本控制：鋯材價格昂貴，是制約其更廣泛應用的主要因素之一。需要通過優化工藝流程、提高成品率、開發低成本連接技術（如復合板）來降低整體制造成本。

加工技術復雜度：其對氣體污染敏感和高溫下易氧化的特性，使得熔煉、熱加工、焊接等工序都需要在保護氣氛或高真空下進行，設備要求高、工藝控制難度大。

特定介質中的局限性：開發在氧化性氯化物溶液、濃磷酸等特定苛刻介質中更具耐受性的新型鋯合金，或探索鋯與其他材料的復合技術。

長期性能數據與可靠性評估：對于一些新開發的鋯合金或在新應用環境中，需要更充分的長期服役性能數據和壽命預測模型來支撐設計選型和安全評估。

先進制造技術應用：探索如增材制造（3D打印） 技術在鋯材加工中的應用，以實現更加復雜的幾何形狀和功能一體化結構，但目前仍處于研究探索階段。

十五、 趨勢展望

未來，鋯材的發展和應用將呈現以下趨勢：

產業升級與自主化：中國將繼續推進高端鋯材（如核級、電子級）的全面自主化和產業化，提升產業鏈安全性和競爭力。N36鋯合金的成功僅是開始，未來會有更多自主牌號涌現。

應用領域持續拓展：隨著技術進步和成本優化，鋯材將在新能源（如電池材料生產設備）、環保（如苛刻廢水處理設備）、高端化學品制造等領域找到新的應用增長點。

復合化與智能化制造：鋯-鋼復合板等復合材料的使用將增加，以兼顧耐腐蝕性和結構強度，并降低成本。制造過程將更加智能化、數字化，通過精密控制提升材料性能和一致性。

全生命周期成本觀念深化：盡管鋯材初始投資高，但其長的設備壽命、低的維護費用和高的生產可靠性所帶來的綜合經濟效益將被更多用戶認可，推動其在關鍵設備上的應用。

綠色與可持續發展：鋯的生物相容性和可回收性將受到更多關注。開發高效的鋯廢料回收再利用技術，符合循環經濟的要求。
