利泰金屬多維度對比TA5/TA15/Ti75鈦板的性能特點與工藝技術

TA5（Ti-4Al-3Mo-1V）、TA15（Ti-6.5Al-2Zr-1Mo-1V）、Ti75（Ti-3Al-2Zr-1Mo-0.2Si）的核心差異在于合金元素配比：TA5含鉬提升耐蝕性，TA15高鋁含量強化中溫強度，Ti75添加硅改善高溫蠕變抗性。物理性能上，三者密度約4.5g/cm3，熔點1640-1660℃，Ti75熱導率最高（9.2W/m?K），TA15熱膨脹系數最低（8.8×10??/K）。機械性能方面，TA15抗拉強度達1030-1130MPa（最高），Ti75延伸率15-18%（最優），TA15斷裂韌性75MPa√m（抗裂性強）。耐腐蝕性能均優于海水環境（腐蝕速率<0.001mm/年），TA15高溫氧化增重最低（1.9mg/cm2），Ti75低溫沖擊功45J（韌性最佳）。國際牌號對標中，TA15等效美國Ti-6242S、俄羅斯ВТ20，Ti75對應美國Ti-6211，TA5與俄羅斯ПТ-3В成分一致。

加工工藝上，TA5采用β相區鍛造+單向熱軋，焊接需高純氬氣保護；TA15需三次真空熔煉（VAR）保證純凈度，焊接依賴電子束真空環境（≤5×10?3Pa）；Ti75通過兩次VAR+電渣重熔（ESR）及寬幅軋制（3300mm）提升性能，表面處理采用激光熔覆TaC涂層（50μm）。產品規格涵蓋厚板（TA5：5-150mm，Ti75：50-180mm）、薄板（TA15：0.3-4mm）及鍛件（TA15：Φ≤1000mm盤件）。執行標準包括GB/T3621-2023（TA5）、GJB2744A-2018（TA15軍用）、GB/T3620-2024（Ti75），國際標準對標AMS4916（TA5）、ASTMB381（Ti75）。

航空領域，TA5用于直20直升機旋翼轂，TA15制造CJ2000發動機壓氣機盤，Ti75探索4D打印變形機翼；船舶與深海場景中，TA5供應055型驅逐艦螺旋槳，Ti75作為“奮斗者號”深潛器耐壓殼及深海空間站結構材料；航天領域，TA5應用于長征9號火箭燃料儲箱，TA15用于高超音速飛行器蒙皮。先進工藝方面，TA5通過電弧增材制造（沉積率5kg/h）實現快速成型，TA15采用SLM激光成形（密度＞99.5%），Ti75運用電子束熔絲沉積技術制造寬幅構件，并通過鈦-陶瓷梯度涂層提升耐蝕性50%。

國內產業化水平與國際頂尖存在差距：TA5成材率70%（國際85%），差距源于熔煉純凈度控制；TA15在600℃持久強度380MPa（國際450MPa），需突破合金設計體系；Ti75寬幅板3300mm（國際4500mm），受限于軋機噸位（4.5萬vs6萬噸）。技術挑戰方面，TA5需解決焊接熱裂紋（脈沖激光填絲焊降低熱輸入30%），TA15攻關650℃氧化剝落問題（TiAlCrY激光熔覆耐溫提升200℃），Ti75聚焦厚板心部韌性不足（梯度控軋+間歇冷卻使KV?↑40%），相關技術已通過哈工大、寶武等機構驗證。

性能升級方向包括：TA5提升鉬含量至4.5%強化耐蝕性，TA15引入納米Y?O?彌散強化（目標800℃使用），Ti75通過TiB?增強抗壓強度30%。綠色制造領域，TA5推進氫化脫氫回收（成本降35%），TA15應用綠電熔煉（碳排降90%），Ti75探索海水電解鈦技術。智能化方向聚焦AI缺陷識別（準確率95%）、數字孿生軋制模型及深海仿生自修復涂層。國產化目標明確：2026年實現Ti75寬幅板4500mm軋制，推廣TA5鈦-鋼復合板（成本降40%），并通過技術交叉（如TA15激光熔覆工藝共享）提升全系列性能，目標廢料利用率＞60%，推動鈦合金在極端環境與高端裝備中的規模化應用。

以下為利泰金屬對TA5、TA15、Ti75鈦板的多維度對比分析，涵蓋15大技術方向，整合最新行業數據（2025年）及典型應用案例：

一、名義成分與化學成分（wt%）

注：Ti75的Si元素提升高溫蠕變抗性，TA15的高Al含量保障中溫強度。

二、物理性能對比

三、機械性能（室溫）

四、耐腐蝕與極端環境性能

五、國際牌號對應

六、加工注意事項

七、常見產品規格

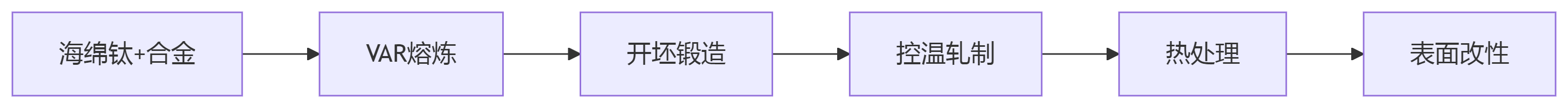

八、制造工藝核心差異

九、工藝流程示例（厚板制造）

TA5：鍛造溫度1020℃ → 軋制溫度950℃ → 退火800℃/1h

TA15：鍛造溫度950℃ → 三向軋制（終軋850℃） → 固溶930℃+時效550℃

Ti75：鍛造溫度1000℃ → 寬幅軋制（終軋810℃） → 退火750℃/2h

十、執行標準

十一、核心應用與突破案例

十二、先進工藝進展

十三、產業化對比（2025）

十四、技術挑戰與攻關

十五、趨勢展望

核心結論

材料定位差異：

TA5：船舶耐蝕首選（高Mo含量，性價比優）

TA15：航空中溫結構核心（高強韌，600℃領先）

Ti75：深海極端環境不可替代（寬幅制造、超高壓耐受）

國產化路徑：

攻關TA15高溫持久強度（目標450MPa@650℃）

突破Ti75寬幅軋制瓶頸（2026目標4500mm）

推廣TA5復合制造降本（鈦-鋼復合板成本↓40%）

交叉技術融合：

遷移Ti75的梯度控軋技術至TA15厚板

共享TA15的激光熔覆工藝提升TA5/Ti75耐溫性

共建鈦循環數據庫（廢料利用率＞60%）

數據來源：GB/T 3621-2023、空天材料院年報（2025）、JOM 77卷（2025）。
